Rakennuspiirustukset

Tässä harjoituksessa sinun tulee tehdä rakennuspiirustuksia ja luonnoksia keskittyen purettavaksi suunnittelun periaatteisiin.

Piirustuksia käytetään seuraavassa harjoituksessa, jossa rakennetaan mallikappale piirustusmateriaalin pohjalta.

Opettajan opas:

5. Puinen_FI.docx

Purettavaksi suunnittelu

Purettavaksi suunnittelu-käsite, tai englanniksi Design for Disassembly, tarkoittaa, että rakenne on suunniteltu siten, että sen purkaminen ja sen jälkeinen materiaalien käyttö toiseen rakenteeseen on mahdollista. Rakenne on siis pystyttävä purkamaan ilman, että käytetyt materiaalit vaurioituvat.Purettavaksi suunnittelun tarkoituksena on edistää erityisesti luonnonvarojen kulutuksen vähentämistä ja pienentää jätteen määrää. Rakennusteollisuudelle tämä tarkoittaa, että rakennusmateriaalit  on purettaessa poistettava, lajiteltava ja uudellenkäytettävä. Tämä voidaan tehdä uudelleenkäyttämällä materiaaleja uudelleen ilman lisäkäsittelyä, tai kierrättämällä puhtaita materiaalivirtoja, eli materiaalit kierrätetään uusiin tuotteisiin käsittelyn jälkeen.

Purettavaksi suunnittelua on sovellettava rakenteissa, joissa on puuta, paljon enemmän kuin tänään. Esimerkiksi on tärkeää, että liitokset ovat näkyviä, yksinkertaisia eivätkä piilotettuja. Puun on oltava puhdasta eikä siihen saa lisätä ei-toivottuja aineita. Näkyvät liitokset voidaan esimerkiksi ruuvata tai pultata yhteen, jotta ne voidaan helpommin purkaa ja uudellenkäyttää.

Seuraavassa on esimerkkejä puusta, jota on käytetty tavalla, joka mahdollistaa purkamisen ja uudelleen käytön.

Kesto:

2 tuntia ja 40 minuuttia.

Billedet er taget af XX og viser lorem ipsum ...

Esimerkit

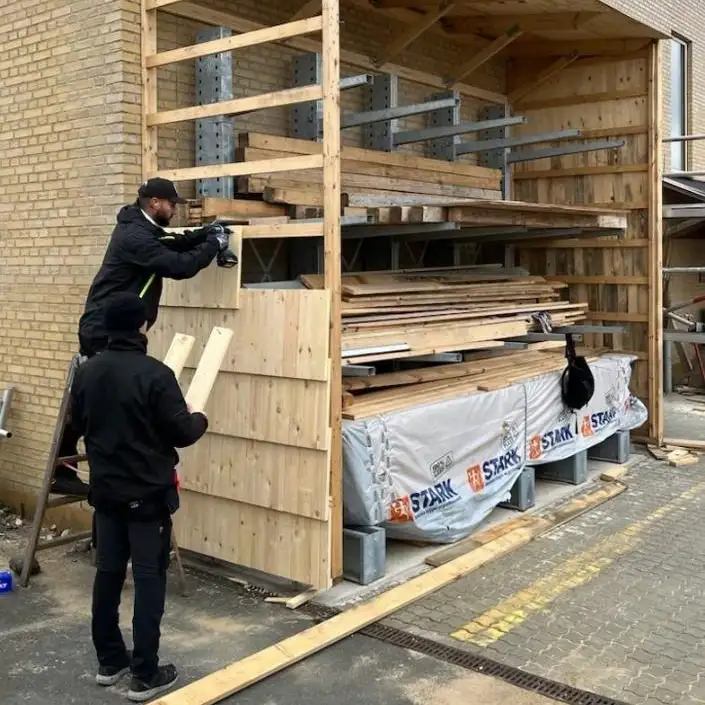

Varastorakennus

Varastorakennus on rakennettu laadukkaasta vanhasta puusta. Seinät on valmistettu osina (moduulit), jotka voidaan helposti purkaa, siirtää tai uudellenkäyttää. Seinien kantava rakenne on tehty vanhasta puutavarasta valmistetuista hirsistä. Pylväät ja kantavat palkit on kiinnitetty maahan tavalla, jonka ansiosta ne on helppo ruuvata ylös ja uudellenkäyttää. Verhoiluun on käytetty vanhoja terassilautoja ja lattialautoja, jotka on ruuvattu toisiinsa kiinni ja rakennettu moduuleiksi, jotka on helppo siirtää ja uudelleenkäyttää.

Billedet er taget af XX og viser lorem ipsum ...

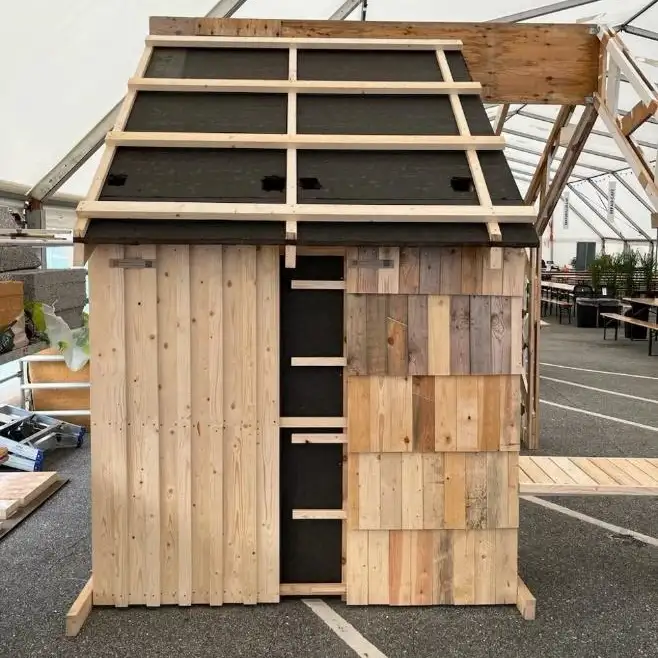

Julkisuvun verhoilu

Julkisivun verhoilu voidaan valmistaa jo käytetyistä puun paloista, joiden pituus on 600 mm. Usein julkisivun verhoiluun käytetään 4-5 metrin pituisia lautoja, mutta käyttämällä ylijäämäpuuta on mahdollista vähentää puujätettä ja minimoida uuden puun käyttöä.

Et skur beklædt med genbrugstræ.
To mænd der bygger en væg på et skur.

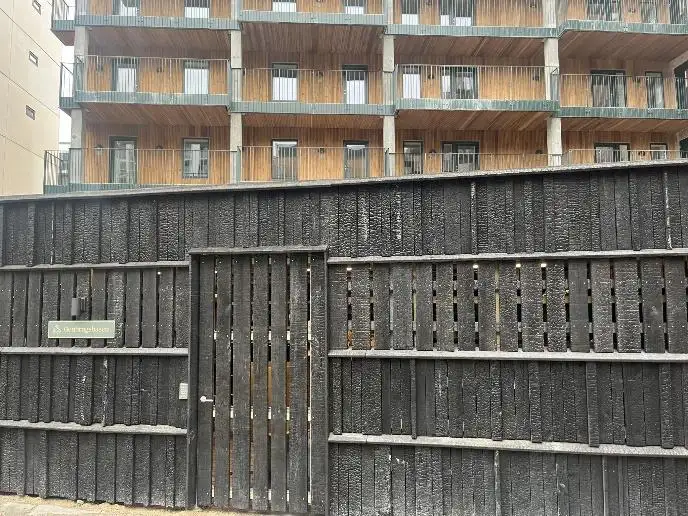

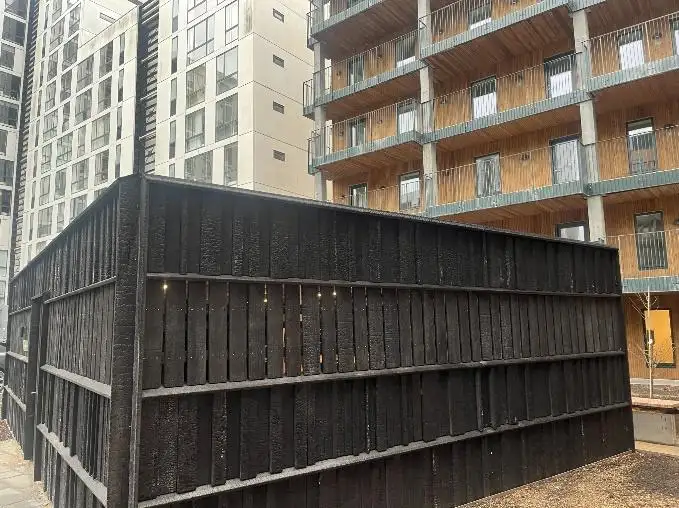

Poltetut julkisivuelementit

Poltetut julkisivuelementit valmistetaan 600x1200 mm:n moduuleina uudellenkäytetystä puusta. Elementit tuotetaan työpajalla ja asennetaan sen jälkeen julkisivuun. Elementit on helppo vaihtaa ja asentaa uudelleen. Palanut puu on kestävämpi kyllästysmenetelmä kuin monet muut menetelmät. Kun puun ylin millimetri palaa, palavat samalla puun sokerit, joten haitalliset mikro-organismit eivät saa sokerista ravintoa. Näin puu ei homehdu.

Billedet er taget af XX og viser lorem ipsum ...

Billedet er taget af XX og viser lorem ipsum ...

Kantavia rakenteita

Kantavia rakenteita, jotka on toteutettu kiinnikkeillä ja näkyvillä liitoksilla, on helppo erottaa ja kierrättää. Näkyvät liitokset on pultattu yhteen ja ne toimivat samalla osana rakennuksen arkkitehtonista ilmaisua. Uudellenkäytetyistä palkeista ja laudoista voidaan myös tehdä ristikkoja ja ristikkojäykisteitä.

Lattialaudat

Laadukkaat lattialaudat ovat hyviä ja helppoja uudellenkäyttää, jos ne eivät ole liimattuja yhteen. Ne on puhdistettava, minkä jälkeen ne voidaan jälleenkäyttää uuteen rakennukseen.

Tehtävä (2 tuntia ja 40 minuuttia)

Valmistelu (20 minuuttia)

  1. Kuvaile esimerkki, jossa koit materiaalien ja rakenteiden olevan vaikeita purkaa toisistaan.
    • Miksi niiden purkaminen oli vaikeaa?
    • Kuinka se olisi voitu tehdä fiksummin?
  2. Kerro ja keskustele kokemuksistanne ja ratkaisuehdotuksistanne luokassa.

Yhdessä pareittain (2 tuntia)

  1. Etsi verkosta muita ratkaisuja, jotka on suunniteltu puun purkamista varten. Ne voivat olla mitä tahansa perustuksista, kantavista rakenteista, ulkoseinistä, lattioista, ikkunoista, pinnoitteista, kalusteista, sisustuselementeistä ja kattorakenteista jne.
  2. Tee 3 luonnosta erilaisille rakennusosille, joissa keskitytään älykkäisiin ratkaisuihin, jotka voidaan purkaa a uudellenkäyttää . Voit esittää uusia ehdotuksia esimerkiksi sisä- ja ulkopinnoille. Ratkaisut voivat myös olla liitososia kahden rakennusosan välillä tai jotain aivan muuta. Ajattele mielellään moduuleja, jotka ovat helppoja vaihtaa. Valinta on sinun, ja luovuutta saa käyttää. Ratkaisun tulee kuitenkin liittyä puurakentamiseen.
  3. Esittele luonnosehdotuksesi luokalle ja opettajalle, joka antaa palautetta.
  4. Valitse luonnosehdotus, jota aiot nyt työstää eteenpäin. Ehdotus on käsiteltävä perusteellisesti ennen lopullisten rakennesuunnitelmien laatimista.
  5. Tee nyt lopulliset rakennesuunnitelmat digitaalisessa piirustusohjelmassa tai käsipiirustuksena, mieluiten 2D- ja 3D-muodossa. Tämä piirros tullan myöhemmin rakentamaan työpajassa.

Esittely ja lopetus (20 minuuttia)

  1. Esittele lopullinen idea ja piirustukset luokalle ja opettajalle.
  2. Arvioi piiroksia luokassa ja ehdota niihin parannuksia.
